Особенности армирования кладки из автоклавного ячеистого бетона

Автоклавный ячеистый бетон марок D400–D600, классов B2.5–B3.5 по ГОСТ 31359-2007, применяют для несущих и самонесущих стен. Материал хорошо держит вертикальную нагрузку, но трещиноустойчивость при изгибе и восприятие усадочных деформаций обеспечивается только правильным армированием. Нормы задаёт СП 70.13330.2012 «Несущие и ограждающие конструкции» и СП 15.13330.2020 «Каменные и армокаменные конструкции».

Зачем армировать газобетон

• Усадка фундамента — дифференциальные осадки вызывают изгибающий момент в кладке; без арматуры появляются трещины шириной > 0,3 мм.
• Ветровая нагрузка — для высоких стен (2–3 этажа) СП 15.13330 требует усиления углов и простенков.
• Опирание перекрытий — сосредоточенная нагрузка от плит ПК или монолита передаётся через армопояс, а не через «голый» блок.
• Проёмы — зоны над окнами и дверями работают как балки; нужны перемычки или усиленные ряды.
• Сейсмика — в районах 7–9 баллов обязательно поперечное армирование поясов и вертикальных связей.

Виды армирования

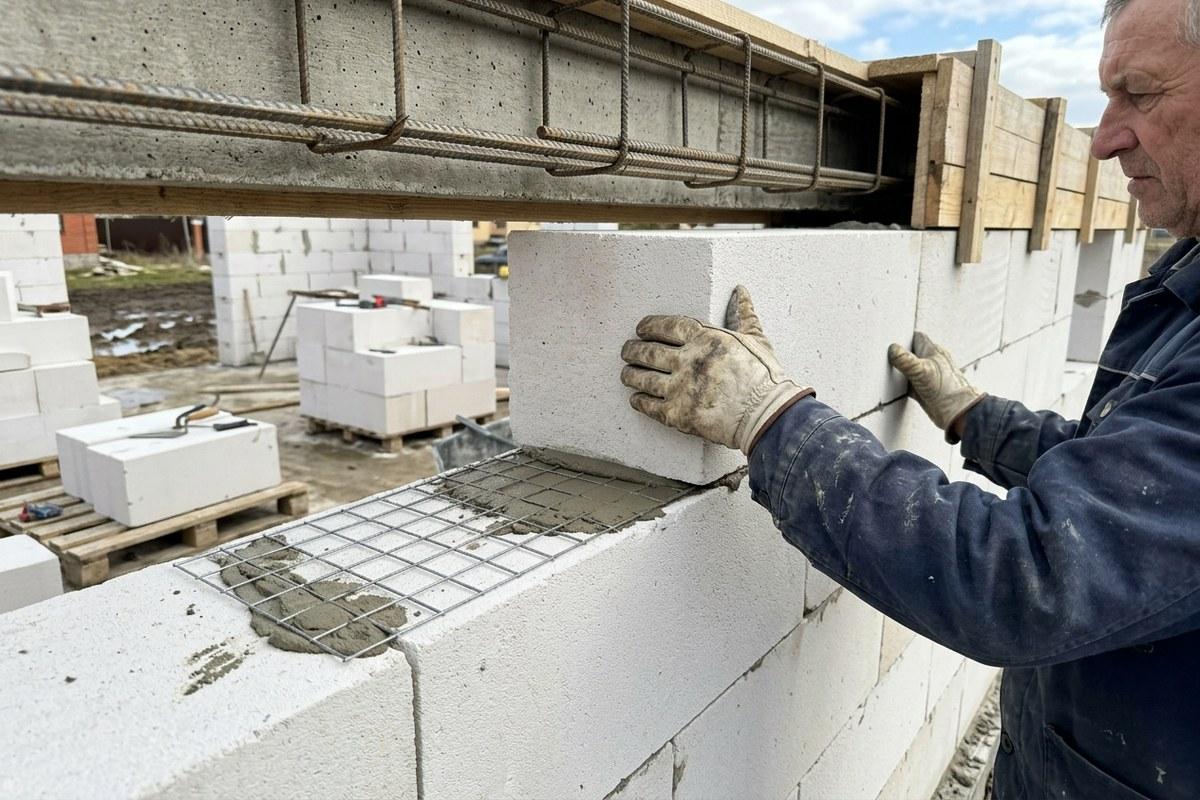

1. Сетчатое армирование кладки

По СП 70.13330 сетку укладывают в горизонтальные швы:

• первый ряд кладки на фундаменте — обязательно;
• каждый 3–4 ряд на высоту простенка;
• под оконными и дверными проёмами — на 2–3 ряда выше и ниже;
• при опирании ж/б плит перекрытия — непосредственно под плитами.

Материал: сварная сетка Вр-I 3–5 мм, ячейка 50×50 или 100×100 мм, или композитная АСК для ячеистых бетонов (без коррозии). Защитный слой раствора/клея — не менее 15 мм до арматуры.

2. Армопояс

Монолитный пояс из бетона класса не ниже B15 (марка M200) с арматурным каркасом:

• продольная арматура: 4Ø12 А500С (минимум 2 стержня в нижнем и 2 в верхнем поясе для пролёта > 4 м);
• хомуты: Ø6–8 с шагом 250–300 мм;
• ширина пояса = толщина стены, высота 200–300 мм;
• обязателен под всеми перекрытиями, в уровне конька, под мауэрлатом деревянной крыши.

Блоки под поясом выпиливают на глубину 1–2 рядов, чтобы каркас не выступал наружу. Утепление фасада выполняют после набора прочности бетона (не ранее 28 суток при +20 °C).

3. Перемычки

Над проёмами шириной до 1,2 м допускаются:

• готовые ж/б перемычки по серии;
• газобетонные U-блоки с заливкой монолитной части;
• монолитные перемычки с опалубкой U-формы.

Расчёт пролёта — по СП 15.13330. Для проёмов > 1,8 м — только расчётная ж/б балка. Готовые перемычки смотрите в каталоге перемычки.

4. Вертикальное армирование

Применяют в углах здания, в местах примыкания несущих и самонесущих стен, при стыке кладки с монолитным ядром. Стержни Ø12–16 А500С, шаг 1200–2000 мм, анкеровка в фундамент на длину 30d (d — диаметр стержня).

Кладка и материалы шва

Армирование эффективно только при равномерной передаче усилий через шов. Для блоков 1-й категории (ГОСТ 31360-2007) используйте тонкошовный клей толщиной 2–3 мм — клей для газоблоков. Толстый цементный шов 10–15 мм создаёт мостики холода и неравномерную работу сетки.

Контроль на объекте

• сетка не должна «висеть» в шве — только на клее/растворе с полным перекрытием;
• стыки сеток — с нахлёстом ≥ 100 мм;
• армопояс — непрерывный по периметру здания, разрыв только на деформационных швах;
• фотофиксация каждого 4-го ряда — стандарт для приёмки ИЖС.

Частые нарушения

• Армопояс только под плитами 1-го этажа, без пояса под 2-м перекрытием.
• Сетка оцинкованная строительная 0,8 мм — недостаточная жёсткость, прогиб под нагрузкой.
• Отсутствие анкеровки пояса в несущие стены при пристройках.

Блоки D500 B2.5 1-й категории для армированной кладки — в прайсе и каталоге продукции. Консультация по подбору размеров: 8 (800) 770-06-03.
